【圖解】感溫電纜微機頭/終端盒/感溫光纖接線實物圖

一、感溫電纜信號處理單元(微機頭):

        用來監測感溫電纜信號變化并與火災報警控制器主機連接的設備，提供模擬量(開關量)復合輸出。不同型號的感溫電纜需要配接不同的微機調制器，微機調制器通過對感溫電纜溫度變化信號的處理，提供模擬量復合輸出，及時發出火警或故障信號。

二、終端盒:

       終端處理器是接在感溫電纜末端的設備，是平衡感溫電纜信號狀態的重要設備。產品采用金屬外殼，防護等級達到IP66，適用于工業及條件惡劣的環境。

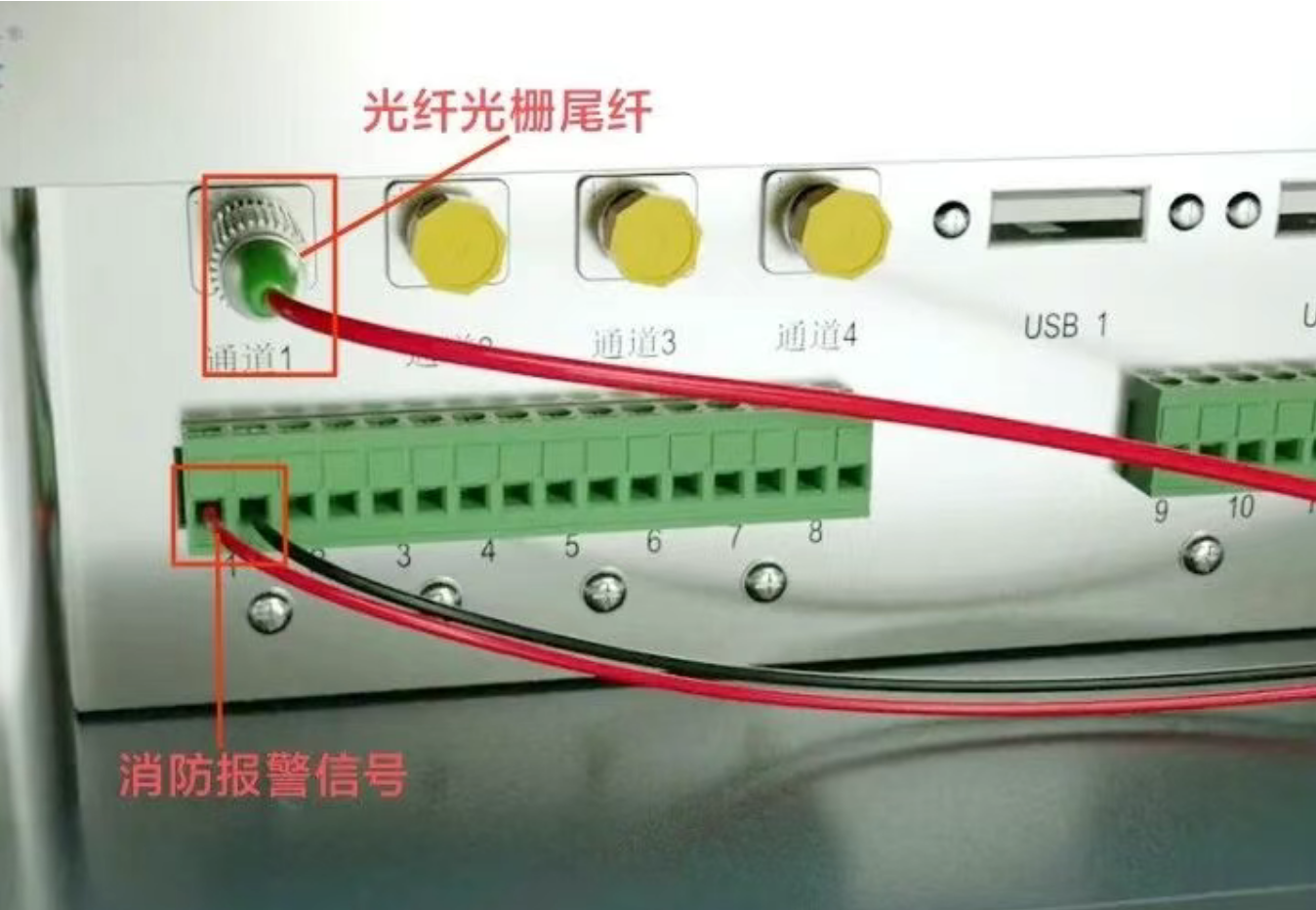

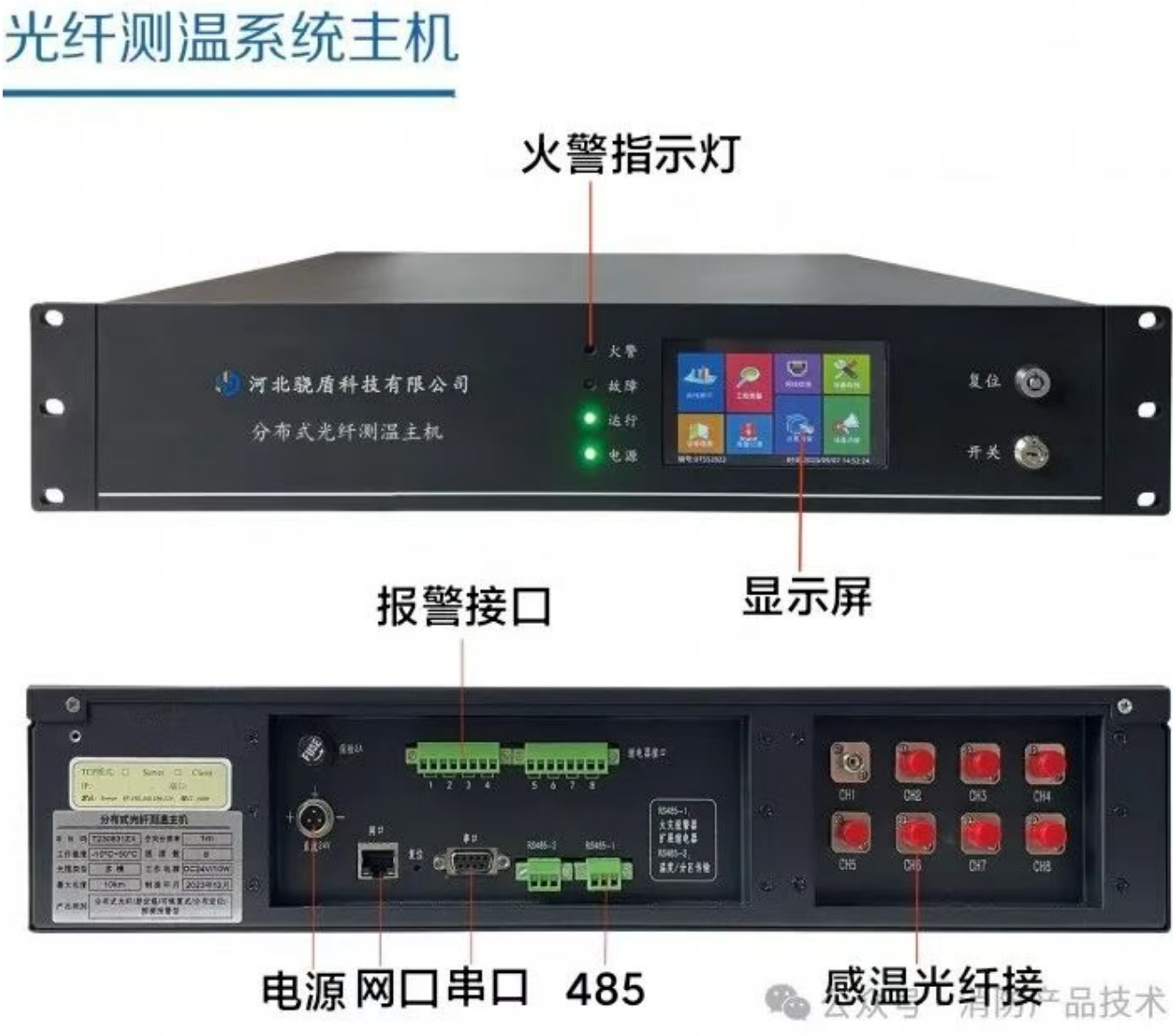

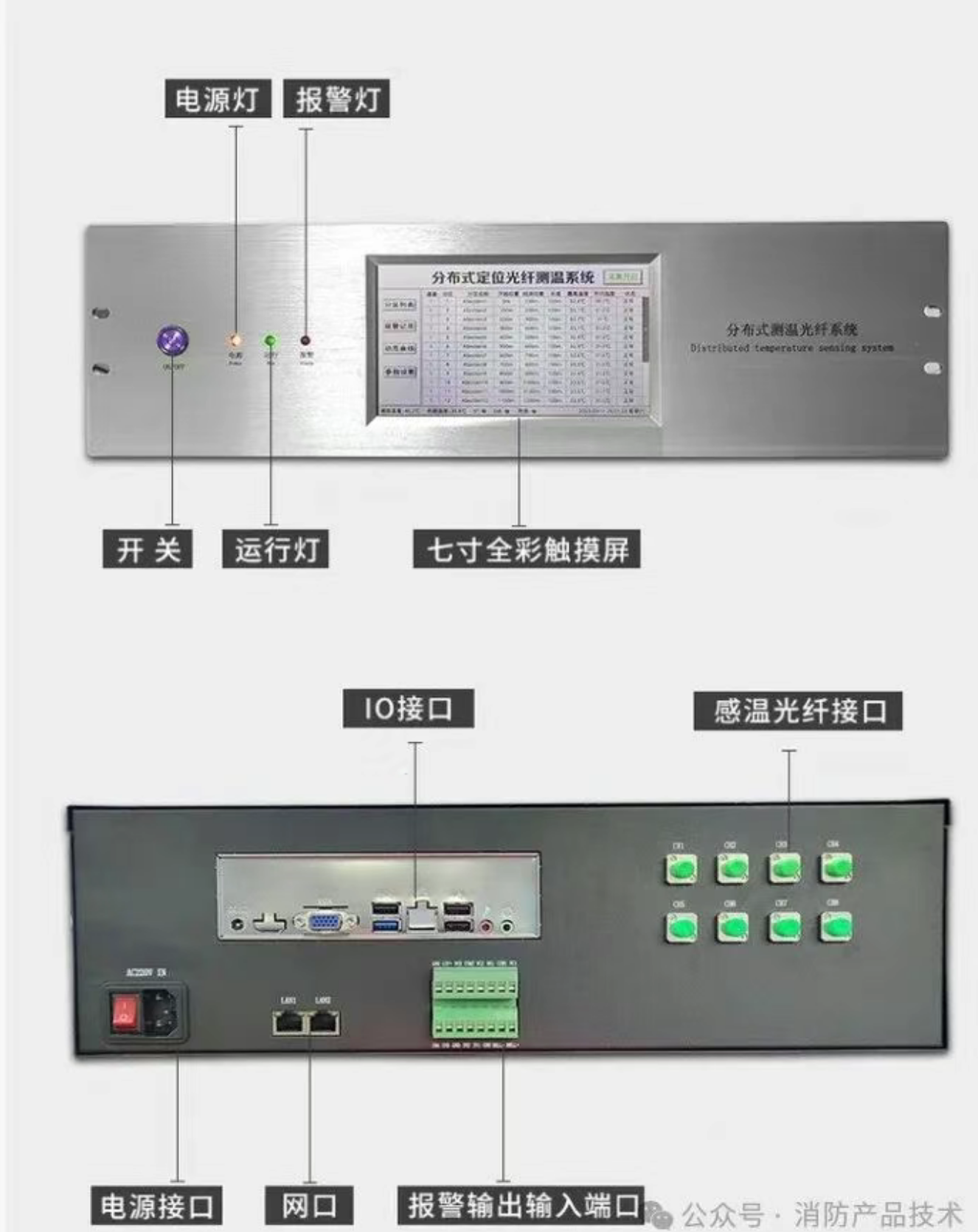

三、感溫光纖測溫系統主機:

       分布式光纖測溫系統是一種連續分布式光纖溫度傳感系統，采用OTDR技術和Raman散射光對溫度敏感的特性，探測出沿著光纖不同位置的溫度變化，實現真正分布式的測溫。分布式光纖測溫系統具有測量距離遠、測量精度高、響應速度快、抗電磁干擾。
