隨著建筑智能化與消防系統技術的不斷發展，消防控制器作為火災信號接收、處理與聯動控制的核心設備，其供電可靠性直接關系到整個消防系統的穩定運行。海灣（Gulf）系列消防控制器在國內外廣泛應用，但在運行過程中仍會出現“報主電故障”的報警。

一、消防控制器主電系統概述

1. 主電供電結構

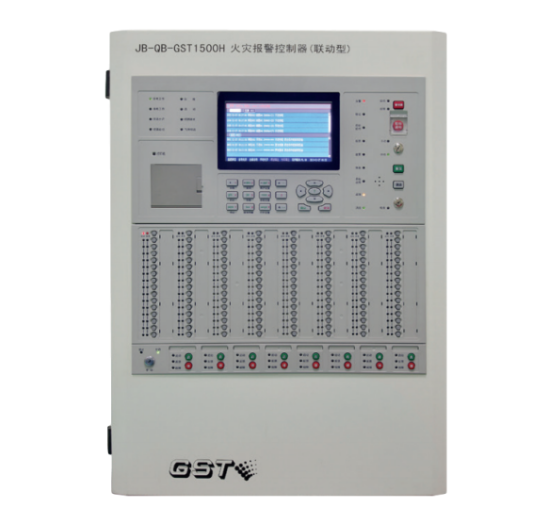

   海灣消防控制器通常采用220V交流市電作為主電源，主電進入控制器內部經過濾波、整流、穩壓等電源模塊處理，向主板、顯示模塊、通信模塊以及與之聯動的外設供電。同時設備內置電池或外接應急電源作為備用電源（直流），在主電故障時保證控制器繼續工作并向報警中心發送停電或故障信息。

2. 主電監測與故障報送邏輯
   消防控制器內部設有主電檢測電路，通過采樣主電壓并與設定閾值比較，判斷主電是否失穩或中斷。當檢測到異常（如電壓低于設定閾值、頻率異?；蛲耆珨嚯姡r(shí)，控制器會在本地及聯動系統上觸發“主電故障”報警，并記錄事件日志與故障代碼，便于后續診斷與維護。

二、海灣消防控制器報主電故障的常見類型

1. 主電中斷（完全斷電）
   最典型的主電故障形式，表現為控制器主電指示燈熄滅（若內置指示），設備立即切換到電池供電或停用（若電池不足），并觸發主電故障報警。

2. 主電欠壓（電壓過低）
   主電仍存在但電壓低于控制器設計工作下限（例如市電跌落、線路壓降或穩壓器問題），會被檢測為主電故障，可能導致設備工作不穩定或部分模塊功能受限。

3. 主電過壓（電壓過高）
   電網發生瞬時過壓或穩壓故障，可引起過壓報警或保護動作，控制器檢測后也可上報主電異常。

4. 主電頻率異?；虿ㄐ位?br style="--tw-border-spacing-x: 0; --tw-border-spacing-y: 0; --tw-translate-x: 0; --tw-translate-y: 0; --tw-rotate: 0; --tw-skew-x: 0; --tw-skew-y: 0; --tw-scale-x: 1; --tw-scale-y: 1; --tw-pan-x: ; --tw-pan-y: ; --tw-pinch-zoom: ; --tw-scroll-snap-strictness: proximity; --tw-gradient-from-position: ; --tw-gradient-via-position: ; --tw-gradient-to-position: ; --tw-ordinal: ; --tw-slashed-zero: ; --tw-numeric-figure: ; --tw-numeric-spacing: ; --tw-numeric-fraction: ; --tw-ring-inset: ; --tw-ring-offset-width: 0px; --tw-ring-offset-color: #fff; --tw-ring-color: rgb(59 130 246 / .5); --tw-ring-offset-shadow: 0 0 #0000; --tw-ring-shadow: 0 0 #0000; --tw-shadow: 0 0 #0000; --tw-shadow-colored: 0 0 #0000; --tw-blur: ; --tw-brightness: ; --tw-contrast: ; --tw-grayscale: ; --tw-hue-rotate: ; --tw-invert: ; --tw-saturate: ; --tw-sepia: ; --tw-drop-shadow: ; --tw-backdrop-blur: ; --tw-backdrop-brightness: ; --tw-backdrop-contrast: ; --tw-backdrop-grayscale: ; --tw-backdrop-hue-rotate: ; --tw-backdrop-invert: ; --tw-backdrop-opacity: ; --tw-backdrop-saturate: ; --tw-backdrop-sepia: ; --tw-contain-size: ; --tw-contain-layout: ; --tw-contain-paint: ; --tw-contain-style: ; box-sizing: border-box;"/>在市電質量差（頻率偏移、諧波嚴重、供電間歇性波動）情況下，檢測電路可能判斷為主電異常而報警，盡管電壓幅值看似正常。

5. 主電接地/中性線故障
   接地不良、漏電或中性線斷開時，可能導致設備保護電路動作或采樣誤判，從而報主電故障。

6. 供電模塊內部故障
   雖然市電正常，但控制器內部電源模塊（如整流器、穩壓芯片、濾波電容、繼電器等）出現故障，會導致控制器無法獲得穩定主電，觸發主電故障報警。

7. 電池與充電電路異常引起的誤報
   電池短路、開路或充電電路損壞可能導致控制器在主電存在時錯誤判定為主電缺失或切換異常，從而產生主電故障信息。

8. 外部供電干擾或配電設備問題
   配電箱斷路器跳閘、熔斷器損壞、接線端子松脫、開關設備老化及外部用電設備造成的大功率沖擊都會引發主電波動或中斷，從而導致報警。

三、產生這些故障的具體原因分析

電網因素

• 市電停電或供電不穩定（雷擊、施工搶修、電網切換）

• 線路老化、接觸不良或電力負荷突增引起電壓下跌

• 電壓瞬變、浪涌或諧波污染

設備與安裝問題

• 控制器接線錯誤（相線、中性線、地線接反或松動）

• 配電柜保護元件（斷路器、漏電保護器、熔斷器）動作或損壞

• 電源模塊老化（電容干涸、穩壓芯片損壞）或制造缺陷

備用電源與充電回路問題

• 蓄電池壽命到期、容量下降或內部短路

• 電池接線錯誤或松脫

• 充電電路故障導致電池?zé)o法在主電存在時維持充電，使系統誤判為主電缺失

環境因素

• 高溫、潮濕導致電源部件性能下降或腐蝕引發接觸不良

• 雷電或強電磁干擾導致短時主電異常或電源模塊損壞

軟件與監測邏輯問題

• 控制器固件缺陷或誤判算法（采樣閾值設置不當）導致誤報

• 參數設置不符合現場電力環境（如允許主電電壓范圍設置過窄）

四、現場診斷方法與步驟
在接到“主電故障”報警后，應按下列有序步驟進行診斷，確保安全并快速定位故障點。

安全與初步確認

• 通知相關人員，并按規定采取電氣安全措施（切斷工作區域無關電源、佩戴防護用品）

• 現場觀察控制器指示燈、報警顯示界面或通過遠程監控系統讀取報警信息與故障記錄，確認報警是否為歷史殘留或?qū)崟r(shí)發生

檢查市電供應

• 使用萬用表或鉗形表測量控制器進線端的交流電壓與頻率，確認220V市電是否正常

• 若無電或電壓異常，檢查配電箱相關斷路器、熔斷器及開關狀態，查看是否跳閘或損壞

檢查接線與端子

• 檢查相線、零線、地線接線是否正確且緊固

• 檢查端子是否有燒蝕、變色或松動現象

評估電源質量

• 若電壓存在瞬時波動或諧波問題，建議使用示波器或電能質量分析儀記錄波形，評估是否為電能質量問題引起的誤報

• 檢查有無外部大功率設備對電網產生沖擊

檢查控制器內部電源模塊

• 打開控制器機殼（斷電并遵守安全操作），檢查內部電源板、整流器、濾波電容、穩壓芯片是否有鼓包、變色或燒毀痕跡

• 測量主電源模塊輸出直流電壓，確認其輸出是否穩定并在規格范圍內

檢查備用電池與充電電路

• 測試電池電壓與內阻，判定電池是否在可用壽命內

• 檢查電池接線、保險絲及充電模塊是否正常，確認系統是否能夠在主電存在時正常給電池充電

軟件與日志分析

• 查看控制器事件記錄與故障代碼，判斷故障發生的時間、頻率與環境條件

• 若懷疑固件問題，檢索廠商發布的已知問題與固件版本說明，考慮升級固件（需按廠商操作規范執行）

臨時處置

• 若確認市電短暫中斷且電池可用，可先確認系統已成功切換并向上級展示故障信息，安排后續維護

• 若需長期斷電維修，按流程將系統轉入維修模式并做好記錄與告警轉移

五、常用排查與維修措施

對市電問題

• 恢復斷路器或更換損壞熔斷器，聯系物業或供電單位處理市電故障

• 在必要時安裝穩壓器、隔離變壓器或不間斷電源（UPS）以改善電能質量

對接線或接地問題

• 緊固松脫端子、重新壓接老化線纜、更換有缺陷的端子排

• 確保良好接地，消除地線漂移或接地電阻過大問題

對內部電源模塊問題

• 更換鼓包或泄漏的電解電容、燒毀的穩壓器件、損壞的保險絲或整流橋

• 若電源模塊損壞嚴重，建議更換整塊電源板并進行全面測試

對備用電池與充電電路

• 更換壽命到期或性能下降的蓄電池，檢查并更換電池保險絲與連接線

• 修復或更換充電電路部件，確保充電電流與電壓符合廠商規范

對軟件與邏輯問題

• 調整主電監測閾值（在廠商允許范圍內）以適應現場電網特性

• 升級控制器固件，修正已知BUG，并記錄升級前的配置與備份

六、預防措施與長期可靠性提升

定期巡檢與維護

• 制定并執行定期檢查計劃：每月目視檢查、每季度測量電壓與電池電壓、每年全面檢查電源模塊與電池容量

• 建立日志制度，記錄每次故障、處理過程與結果，形成知識庫以便快速定位類似問題

設備與配電優化

• 為重要控制器配置專用電源回路并加裝保護裝置，避免與大功率機械設備共用回路

• 在電能質量差的地區考慮配備UPS或穩壓裝置

備件與培訓

• 為關鍵電源模塊、電池與常用保護元件準備常備件，縮短停機時間

• 對維護人員進行電氣安全、故障診斷與廠商設備特性培訓，提升現場處置能力

與供電單位與物業協作

• 與電力公司或物業建立應急聯動機制，快速響應市電中斷或配電故障

• 定期溝通現場用電負荷變化，避免對消防系統電源造成沖擊

七、案例分析（簡要舉例）
案例一：某寫字樓海灣消防控制器連續報主電故障，經測量進線電壓正常，經排查發現控制器內部電源濾波電容鼓包導致直流輸出不穩。更換電容后故障消失。教訓：電源元件老化會在市電正常時導致主電報警。

案例二：某醫院夜間停電維修后恢復供電，消防控制器反復報主電故障。現場查明為配電箱內斷路器接觸不良間歇性接通，導致電壓波動。更換斷路器并緊固接線后故障消除。教訓：配電設備老化與接觸不良是常見誘因。
