一、《自動噴水滅火系統設計規范》GB50084-2017

　　5.0.15 當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置，且應符合下列要求：

　　1 噴頭設置高度不應超過8m；當設置高度為4m~8m時，應采用快速響應灑水噴頭；

　　2 噴頭設置高度不超過4m時，噴水強度不應小于0.5L/（s·m）；當超過4m時，每增加1m，噴水強度應增加0.1L/（s·m）；

　　3 噴頭設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m~2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合本規范第7.1.15條的規定；

　　4 持續噴水時間不應小于系統設置部位的耐火極限要求。

　　而在《建筑設計防火規范》國家標準管理組《自動噴水夾火系統設計規范》國家標準管理組2017年6月14日則更加明確此要求。

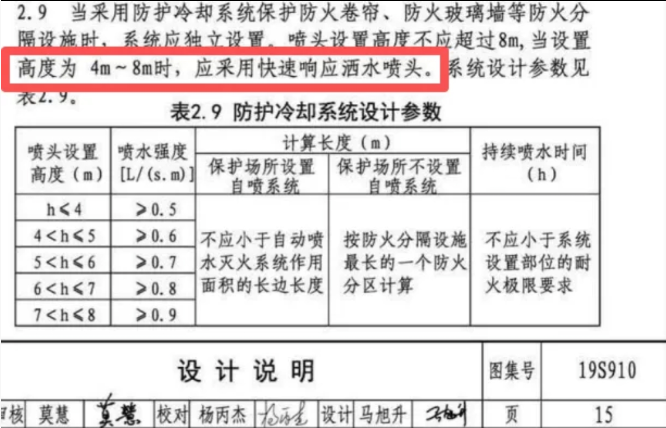

二、圖集要求
