海灣GST-LD-8332模塊箱

文章來源：m.qzswhl.com作者：海灣消防公司人氣：1948日期：2019-05-04 07:07:35

一、海灣GST-LD-8332模塊箱概述：

GST-LD-8332編址接口模塊(以下簡稱編址接口模塊)可與防爆設備（防爆感溫、感煙、煙溫復合探測器、防爆手動報警按鈕等）配接，組成本安型防爆系統。一旦發生火災，編址接口模塊將報警信號通過總線傳入火災報警控制器（以下簡稱控制器），控制器產生報警信號并顯示出編址接口模塊的報警地址信息。當編址接口模塊本身出現故障時，控制器將產生故障信號并顯示編址接口模塊故障地址信息。

二、海灣GST-LD-8332模塊箱特點：

1.輸出信號采用光電隔離技術，使用安全，對工頻干擾有良好的抑制能力；

2.地址碼為電子編碼，可現場改寫；

3.由微處理器對運行情況進行監視，給出診斷信息；

4.內含安全柵，可直接配接本安設備。

三、海灣GST-LD-8332模塊箱技術特性：

1.工作電壓：總線電壓：24V 允許范圍：16V～28V 電源電壓：DC24V 允許范圍：DC20V～DC28V

2.工作電流：監視電流≤0.5mA 報警電流≤5mA

3.指示燈：紅色－火警燈，動作燈，巡檢時閃亮，動作時常亮黃色－故障燈，巡檢時熄滅，故障時常亮

4.編碼方式：電子編碼方式，占用一個總線編碼點，編碼范圍可在1～242之間任意設定

5.線制：與控制器采用無極性兩總線連接；與DC24V電源線采用無極性兩線制連接；與防爆設備采用有極性兩線制連接

6.使用環境：溫度：－10℃～＋50℃ 相對濕度≤95%，不凝露

7.外形尺寸：201mm×172mm×79mm

8.配接安全柵參數：U0=28V，I0=93mA，L0≤4.0mH，C0≤0.083F

9.外殼防護等級：IP65

10.殼體材料和顏色：壓鑄鋁合金，銀灰色

11.重量：1.0kg

12.安裝孔距：155mm或60mm

13.執行標準：Q/GST 13-2006

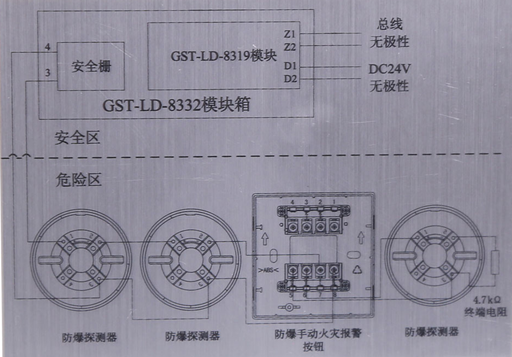

四、海灣GST-LD-8332模塊箱接線示意圖：

GST-LD-8332模塊箱接線圖
