海灣GST-TS-100A/100B 型消防電話分機接線安裝技術

3.1 海灣GST-TS-100A/100B 型消防電話分機特點

GST-TS-100A/GST-TS-100B 型消防電話分機是消防專用總線制通訊設備，GST-TS-100A 型消防

電話分機為固定式安裝，摘機即呼叫電話主機；GST-TS-100B 型消防電話分機為手提式，可直接插

入電話插孔呼叫電話主機。通過消防電話分機可迅速實現(xiàn)對火災的人工確認，并可及時掌握火災現(xiàn)

場情況，便于指揮滅火工作。消防電話分機采用專用電話芯片，工作可靠，通話聲音清晰，使用方

便靈活。

3.2 海灣GST-TS-100A/100B 型消防電話分機主要技術指標

 （1）工作電壓：DC24V，允許范圍：DC20V～DC28V

 （2）工作電流：通話時電流約為 65mA

 （3）線制：無極性二總線制

 （4）使用環(huán)境：

 溫度：-10℃～+50℃

 相對濕度≤95%，不結露

 （5）外殼防護等級：IP30

 （6）外形尺寸：

GST-TS-100A 為：206mm×56mm×51.5mm(含底座)

GST-TS-100B 為：200mm×50mm×38.3mm

3.3 海灣GST-TS-100A/100B 型消防電話分機結構特征與安裝

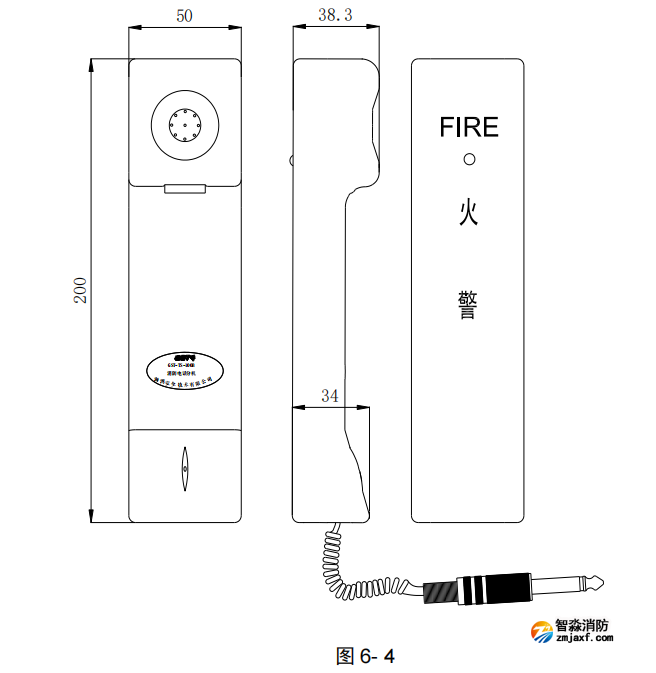

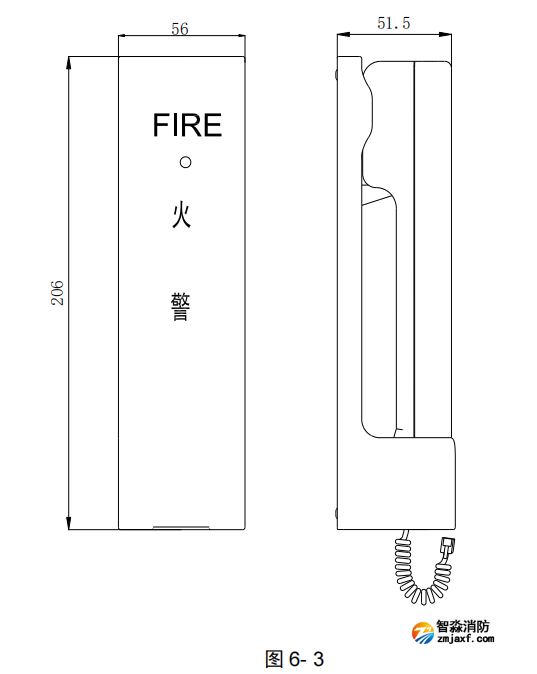

海灣GST-TS-100A 型消防電話分機、GST-TS-100B 型消防電話分機外形尺寸及結構示意圖分別如圖

6- 、圖 6- ：

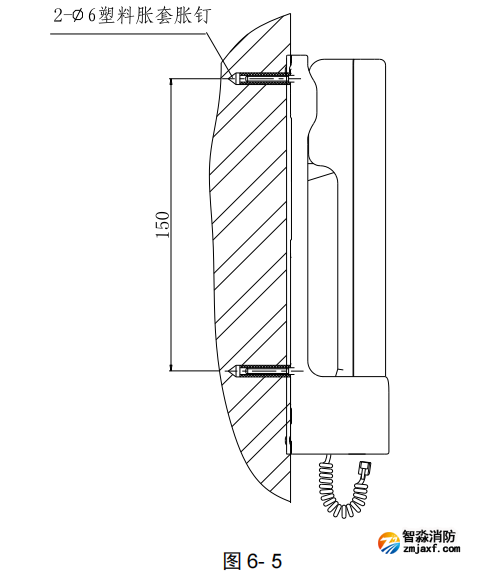

海灣GST-TS-100A 型消防電話分機安裝示意圖如圖 6- 5 所示：

在安裝處打出間距為 150mm 的兩個φ6 的孔，穿入 φ6 的脹套，用 φ6 的脹釘固定好后，將 GSTTS-100A 消防電話分機底座直接掛在脹釘上。將電話線插頭插入 GST-LD-8304 型消防電話接口的電話插孔內。

海灣GST-TS-100B 型消防電話分機的電話線插頭，直接接入 GST-LD-8312 型消防電話插孔的插孔內即可使用。

3.4 海灣GST-TS-100A 消防電話分機應用方法

海灣GST-TS-100A 消防電話分機的應用參見 GST-LD-8304 消防電話接口的系統(tǒng)接線圖。
