海灣LD-1000A2型立式控制柜接線安裝技術

特點

LD-1000A2 型立式控制柜可根據(jù)工程需要靈活配置各種控制盤，可用來配裝火災報警控制器、

消防手動啟動盤、多線制控制盤、消防廣播盤、消防電話盤及電源盤等設備?？刂乒竦撞繛槿菏街?/p>

座，開有進線孔?？刂乒竦装迳祥_有對應進線孔，并配有橡膠墊，穿線時將線穿過橡膠墊，以便起

到密封、防水、防鼠的作用。

主要技術指標

（1）材料內外表面均進行噴塑處理。

（2）可以安裝 19 英寸各種控制盤，安裝控制盤的最大空間為 32U，正常情況下可裝配 22U。

（3）外形尺寸：550mm×460mm×1540mm。

（4）機柜底板上設有敲落孔（?12），用于固定機柜。

外形示意圖

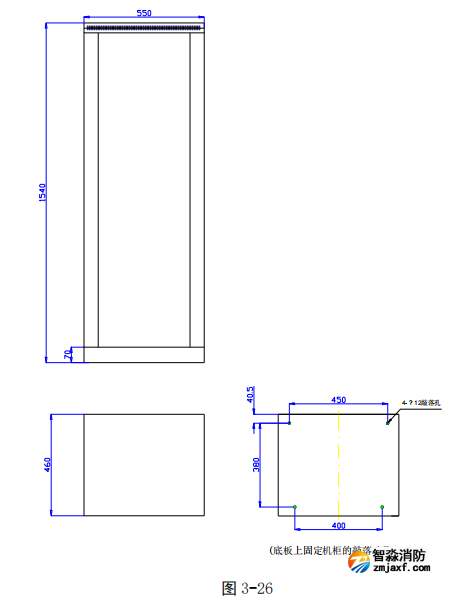

 LD-1000A2 型立式控制柜外形示意圖如圖 3-26 所示。

常用配件空間尺寸

? GST9000 主控盤：9U

? GST5000 主控盤：6U

? 消防手動啟動盤：4U

? GST-LD-KZ014 多線制控制盤：4U

? GST-LD-D02 智能電源盤：2U

? GST-LD-D06 智能電源盤：3U

? GST-DH9000 電氣火災監(jiān)控設備主控盤（柜式）：6U

? CRT 顯示器面板：12U

? GST-TS-Z01A/GST-TS-Z01B 消防電話總機：2U

? GST-CD CD 錄放盤：2U

? GST-GF500W/300W/150W 功放：2U

? GST-GBFB-200B 應急廣播控制器：3U

? GST-GF150WB 功放：2U

? GST-GF500WB/300WB 功放：3U

? GST-LD-SD128 手動盤：4U
