海灣GST-LD-8302A型雙動作切換模塊接線安裝技術

文章來源：m.qzswhl.com作者：海灣消防公司人氣：620日期：2025-04-09 11:24:22

特點

海灣GST-LD-8302A型雙動作切換模塊是一種專門設計用于與 GST-LD-8303 輸入/輸出模塊連接，

實現控制器與被控設備之間作交流直流隔離及啟動、停動雙動作控制的接口部件。

本模塊為一種非編碼模塊，不可與控制器的總線連接。模塊有二對常開、常閉輸出觸點，可分

別獨立控制。

主要技術指標

（1）工作電壓：DC24V

（2）監視電流=0mA，動作電流≤40mA

（3）線制：輸入端采用五線制與 GST-LD-8303 模塊連接；輸出端采用六線與受控設備連接，其

中三線用于控制設備，三線用于接收回答信號

（4）無源輸出觸點容量：DC24V/5A 或 AC220/5A

（5）輸出控制方式：電平方式，繼電器始終吸合

（6）使用環境：

溫度：-10℃～+50℃

相對濕度≤95%，不結露

（7）外殼防護等級：IP30

（8）外形尺寸：

120mm×80mm×43mm（帶底殼）

結構特征、安裝與布線

本模塊的外形尺寸及結構與 GST-LD-8302 切換模塊相同，安裝方法也相同，其對外端子示意圖

如圖 2-54

其中：

弱電端子如下：

C1：啟動命令信號輸入端子

C2：停動命令信號輸入端子

GND：地線端子

IN1：啟動回答信號輸出端子

IN2：停動回答信號輸出端子

強電端子如下：

A、B：啟動命令信號輸出端子，為無源常開觸點

C、B：停動命令信號輸出端子，為無源常閉觸點

D：啟動回答信號輸入端子，取自被控設備 AC220V 常開觸點

E：停動回答信號輸入端子，取自被控設備 AC220V 常閉觸點

N：AC220V 零線端子

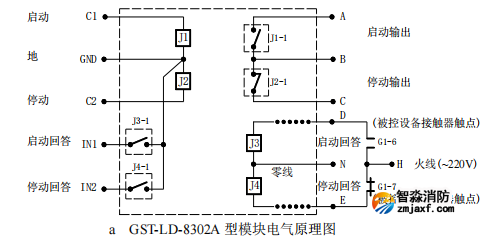

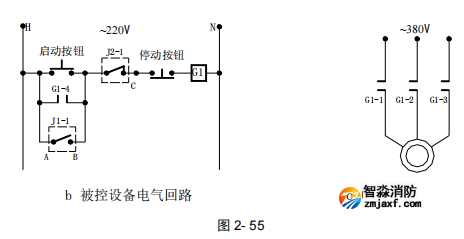

GST-LD-8302A 型模塊電氣原理圖如圖 2-55

布線要求：各端子外接線均采用耐火 BV 線，導線截面積≥1.5mm2。

應用方法

本模塊可直接與 GST-LD-8303 型模塊連接使用（參見第二章 3.6 節 GST-LD-8303 型雙輸入/雙

輸出模塊），這里不再詳述。
