　一、HW-C-60W-N100應急照明控制器安裝方式：

　　HW-C-60W-N100為柜式，HW-C-60W-N110為琴臺式，安裝尺寸參見機箱外形尺寸表。

　　應急照明控制器外接端子如下圖：

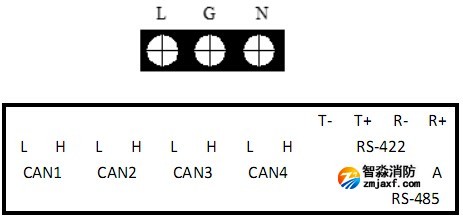

HW-C-60W-N100應急照明控制器外接端子圖

　　其中：

　　L、G、N：交流220V接線端子及機柜保護接地線端子；

　　T+、T-、R+、R-：RS422串行接口，用于連接火災報警控制器（聯動型）的RS422通訊方式；

　　A、B：RS485串行接口，用于連接火災報警控制器（聯動型）的RS485通訊方式；

　　CAN1~CAN4：四路光電隔離的CAN接口，用于連接應急照明分配電裝置及/或消防應急燈具專用消防應急電源。應急照明控制器本身已相當于四分支的CAN星型集中器，每個分支不超過112個節點，最遠距離可達3km，可通過CAN100S總線中繼器、CAN100F光纖轉換器實現更加靈活的網絡布線；

　　二、HW-C-60W-N100布線要求：

　　電源輸入線應采用耐壓750V以上的阻燃RV線，截面積≥2.5mm²；

　　RS422串行接口應采用截面積≥1.0mm²阻燃RVSP四芯線，通訊距離可達到1200m；

　　RS485串行接口應采用截面積≥1.0mm²阻燃RVSP雙絞線，通訊距離可達到1200m；

　　CAN總線(H、L)應選用截面積≥1.0mm²的阻燃RVSP雙絞線，最長不超過3000m。
